Das nachfolgende Beispiel zeigt das Ergebnis einer Feldmessung:
|
Eggmann Elektrotechnik Schlossstrasse 69 8207 Schaffhausen |
||||
|
Bericht über die Feldmessungen |
||||
|
Messgeräte |
Die Messungen wurden mit einem PMM8053 Portable-Field-Meter mit folgenden Sonden durchgeführt. |
|||
|
Sonde EHP 50 |
0 - 100kHz |
|||
|
Sonde EP 330 |
100kHz - 3GHz |
|||
|
Büroarbeitsplätze sind Räume mit empfindlicher Nutzung. Das heisst, in einem Büro hält sich eine Person für längere Zeit auf. Dementsprechend gilt ein Anlagegrenzwert nach NISV von |
||||
|
Grenzwertregelung |
100 V/m elektrische Feldstärke |
1 mT elektro-magnetische Feldstärke |
||
|
Die Messungen wurden in den Büros |
E406 und E425 durchgeführt |
|||
|
Dabei konnte folgendes festgestellt werden. |
||||
|
Büro E406 |
Die Messwerte sind zum Teil im mittleren Bereich. Die Grenzwerte werden nicht überschritten. Die hohe elektrische Feldstärke wird durch Geräte die mit dem Netz verbunden sind erzeugt. Die Felder sind typisch für Arbeitsplätze mit PC / Lab-Top / Radio usw. |
|||
|
Der Einfluss des Bahnnetzes ist relativ gering. Aus dem Spannungsspektrum ist ebenfalls ersichtlich, dass der grösste Teil der Strahlung vom Hausnetz mit 50Hz erzeugt wird. |
||||
|
Die Langzeitmessung zeigt deutlich, in welchem Bereich sich die magnetische Feldstärke der Bahn bewegt. Diese Feldstärke ist abhängig vom Bahnbetrieb und direkt von der Anzahl Züge. Während der Messung sind zwei Züge vorbeigefahren |
||||
|
Büro E425 |
Die Messwerte liegen im normalen Bereich. Die Grenzwerte werden in keinem Bereich überschritten. Im Vergleich zum Büro Q230 muss beachtet werden, dass im Büro E425 Geräte (PC) mit dem Netz verbunden und in Betrieb sind. |
|||
|
Der Einfluss des Bahnnetzes ist relativ gering. Aus dem Spannungsspektrum ist ebenfalls ersichtlich, dass der grösste Teil der Strahlung vom Hausnetz mit 50Hz erzeugt wird. |
||||
|
Die Langzeitmessung des Bahnfeldes zeigt deutlich kleinere Wert als im Büro E406. Durch die grössere Distanz wird das Feld abgeschwächt. Zudem wird ein Teil des Feldes über die Fassade und den Betonboden gedämpft. |
||||
| Büro E406 | Situation / Ergebnisse | |
|
Am Arbeitsplatz ist ein Lap-Top, auf der Fenster- bank ein Radio in Betrieb. | |
| Messachsen
|
||
Messdaten Messpunkt 1
8. Oktober 2002 1400 Uhr 1445 Uhr

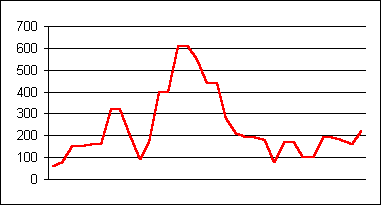

| Langzeitmessung 16 2/3 Hz (nT) | ||
| Messung über 5.5 Min.
Sampling 10 sec.
|
 |
|
